一、ZDAOX43 軌道旋塞閥--概述：


ZDAOX43 型軌道旋塞閥：外形接近閘門，并采用法蘭連接的方式，閥體內部采用塞子旋轉的原理實現啟閉。設計原理合理、簡單、美觀，以滿足市場需求。適用于壓力級 150～900Lb（1.6～32.0MPa），工作溫度 -29～150℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、ZDAOX43 軌道旋塞閥--工作原理：


軌道旋塞閥全開的狀態下，塞子的通道閥體的通道對齊，能保證理想的最低壓力降。轉動手輪塞子朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉；當手輪向反方向轉動時，首先使塞子向上運動，使閥片于閥座脫離，繼續轉動手輪，使塞子帶動閥片轉動 90 度，最后塞子的通道于閥體的通道對齊，使閥門處于全開的狀態。

三、ZDAOX43 軌道旋塞閥--特點：


 1、軌道旋塞閥在開啟的過程中閥片和閥座處于脫離狀態，開關的過程是零摩擦，不會使密封面磨損。

2、塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封，同時密封采用軟密封（氟橡膠），密封性是通過閥片四周的密封圈來實現的。

3、獨特的燕尾槽保護和固定密封圈，使密封在關閉時為零泄露。

4、使用介質范圍廣，不受安裝方向的限制。無振動，噪聲小。

四、ZDAOX43 軌道旋塞閥--安裝注意事項:

在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：

1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。

2.使用紗布或鋼絲刷清除管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。

3.先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。

4.在管道的外面和焊接罩的內部涂上焊劑，焊劑必須完全覆蓋焊接表面。請有節制地使用焊劑。



五、ZDAOX43 軌道旋塞閥--主要性能參數:

六、ZDAOX43 軌道旋塞閥--零部件材料：

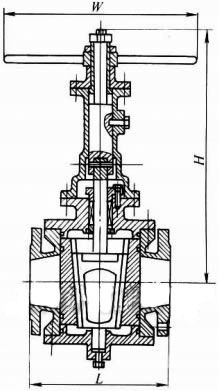

七、ZDAOX43-150(Lb) 外形尺寸:
