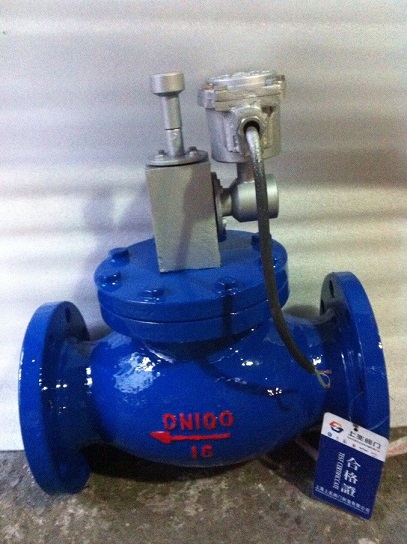

產品介紹 一、燃氣緊急切斷閥--概述
1.與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門,切斷燃氣的供給，及時制止惡性事故的發生。 2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。 3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。 4.在城市或工廠的燃氣供應管網內設置BZCK燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。 本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃氣及液化石油氣等可燃氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。 二、閥門功能及工作原理本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。 1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。 2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。 3、本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。 4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。 根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。  三、燃氣緊急切斷閥--技術參數:
1、適用于煤氣、天然氣及液化石油氣。 2、閥門規格：螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350 3、工作壓力：0.5bar～6bar 4、電氣防護等級：CEI IP65/IP67 5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5 6、工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W 7、操作系數：不間斷輸出或脈沖型 8、電氣連接：插件（不分正負極） 9、線圈功率:≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W 線圈型號:MF-1(2≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 線圈型號:ZCLF-1(2) 10、工作環境溫度：-15～60℃ 11、密封材料：NBR橡膠 12、閥體材質：黃銅、不銹鋼、碳鋼 13、閥門關閉時間：少于1秒 四、手動復位操作過程
當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。 注：手動復位必須在電磁閥線圈斷電時操作。 五、燃氣緊急切斷閥--性能規范
六、燃氣緊急切斷閥--主要零件材料
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
規格(DN) | L | ≈H | D | D1 | D2 | Z-¤d | 備注 |
1/2"(DN15) | 68 | 120 | 絲扣 | ||||
3/4"(DN20) | 72 | 128 | |||||
1"(DN25) | 100 | 160 | |||||
25 | 160 | 180 | 115 | 85 | 65 | 4-¤14 | 法蘭連接 |
32 | 180 | 200 | 135 | 100 | 78 | 4-¤18 | |
40 | 200 | 200 | 145 | 110 | 85 | 4-¤18 | |
50 | 230 | 220 | 160 | 125 | 100 | 4-¤18 | |
65 | 290 | 255 | 180 | 145 | 120 | 4-¤18 | |
80 | 310 | 320 | 195 | 160 | 135 | 8-¤18 | |
100 | 350 | 380 | 215 | 180 | 155 | 8-¤18 | |
125 | 400 | 405 | 245 | 210 | 185 | 8-¤23 | |
150 | 480 | 458 | 280 | 240 | 210 | 8-¤23 | |
200 | 600 | 530 | 335 | 295 | 265 | 8-¤23 | |
250 | 650 | 600 | 390 | 350 | 320 | 12-¤23 | |
300 | 750 | 650 | 440 | 400 | 368 | 12-¤23 | |
350 | 850 | 750 | 500 | 460 | 428 | 12-¤23 |
