截止閥(Globe valve)屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
栓塞式截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。 閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。 栓塞式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

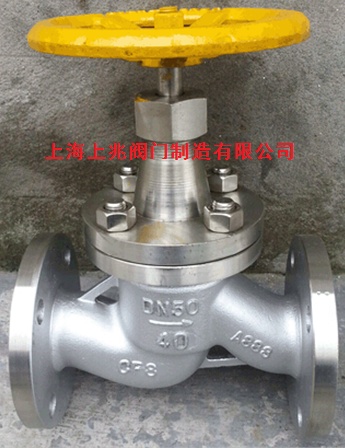

柱塞式截止閥(Globe valve)的原理 當旋轉手輪時，通過閥桿帶動柱塞沿導向環上下運動，使柱塞端部斜錐面與閥座錐面分離或吻合完成閥門的開啟或關閉。 在閥門中柱塞與密封圈之間采用過盈配合,通過調節中法蘭螺栓把緊力，使密封圈壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了外泄漏。
柱塞式截止閥(Globe valve)的安裝與維修 （1）使用時外表及孔 腔需清潔干凈，不必拆洗和更換。 （2）可在任意位置安裝，介質流動方向見閥體上箭頭所示。 （3）經過一段時間的使用后，如出現密封圈磨損磨損引起滲漏，必須先將閥門關閉后，再將中法蘭螺栓均勻地略地旋緊以至到不漏即可，不宜盲目將螺栓擰得太緊，需更換密封圈時，應避免柱塞碰撞，防止劃痕，閥腔內部應清理干凈。
|
