| 水暖閥門及消防方面選型標準與特征描述 發布時間：16-12-27 |

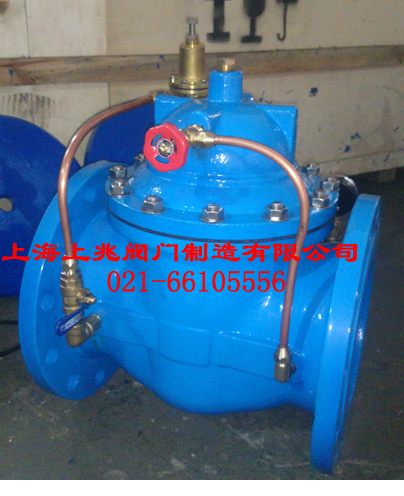

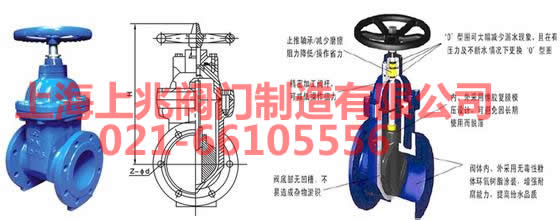

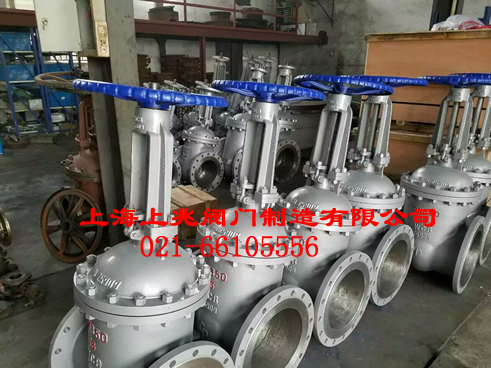

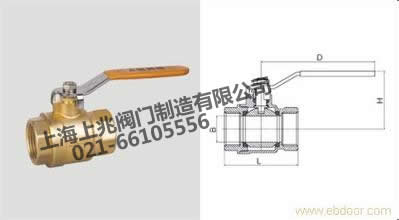

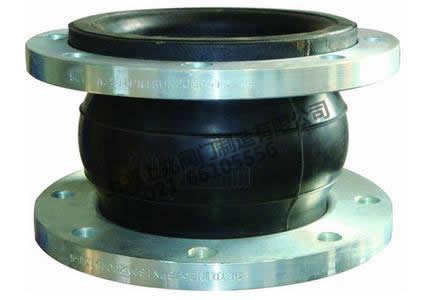

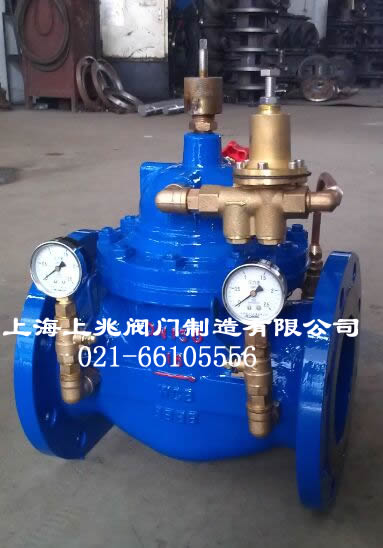

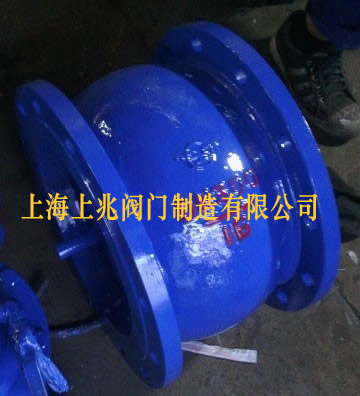

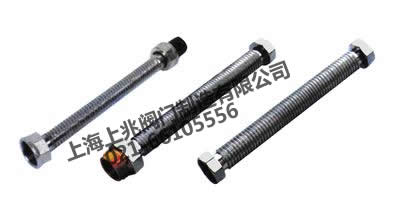

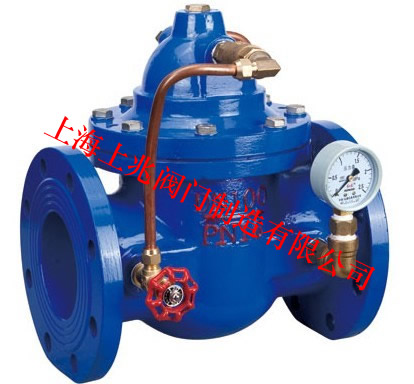

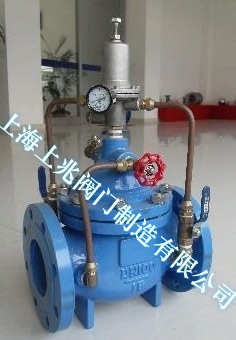

閥門是現代化管道中不可避免的一種開關或調節流量起到作用，水暖閥門及消防方面選型標準與特征描述 ： 一、根據各管道系統以及閥門特點的不同，確定閥門配置標準如下，并附圖示。 A、銅制閥門（公稱壓力1.6Mpa） 適用于公稱直徑DN≤50的管道系統，其中 1、給水系統（冷水系統、熱水系統、中水系統） 1）管徑≤DN25的管道上：若有調節流量要求時，選用銅截止閥；否則，選用銅閘閥； 2）管徑DN 32≤DN≤DN50的管道上：銅閘閥。 2、消防水系統（包括消火栓系統、噴灑系統、消防水泡系統）： 1）管徑≤DN50的管道上：銅閘閥。 3、空調水系統: 1）管徑DN≤25的管道上（連接風機盤管的支管）：銅閘閥或銅球閥； 2）管徑32≤DN≤50的管道上：采用銅閘閥； 3）風機盤管進出水處：不銹鋼波紋連接管。 4、采暖系統： 1）管徑≤DN25的管道上：若有調節流量要求時，選用銅截止閥；否則，選用銅閘閥； 2）管徑DN≤50的管道上：銅閘閥； 3）采暖入戶小室采用黃銅鎖閉閘閥。 5、蒸汽系統 1）管徑DN≤50的管道上銅截止閥。 B、鋼制閥門（球墨鑄鐵或鑄鋼類） 適用于公稱直徑DN≥65的管道系統，其中 一）公稱壓力1.6MPa鋼制閥門 1、給水系統（生活冷水系統、中水系統）： 1)泵房外管道上：暗桿式彈性座封閘閥； 2)泵房內管道上: 明桿式彈性座封閘閥； 3)生活水箱補水處：100X遙控浮球閥； 4)水泵出水端：300X緩閉止回閥； 5)水泵進水端：Y型過濾器； 6)生活水泵進出水處：不銹鋼軟接頭； 7)中水水泵進出水處：橡膠軟接頭； 8)分區供水需減壓時，選用200X減壓閥； 9)市政給水接駁處水表附近：倒流防止器。 2、生活熱水系統 鍋爐房及換熱器一次水側： 1）熱水鍋爐進出水管道的第一個閥門：球墨鑄鐵截止閥； 2)循環水泵進出水處：不銹鋼軟接頭； 3)循環水泵出水端的止回閥可根據設計要求進行選定。 4)熱水管道上：法蘭式硬密封蝶閥； 換熱器二次水側： 同給水系統； 3、排水系統 1）污水泵出水處：橡膠瓣止回閥+明桿式彈性座封閘閥。 4、消防水系統（包括消火栓系統、噴灑系統、消防水泡系統） 1)泵房外消防管道上：中心線對夾式軟密封蝶閥； 2)泵房內、水泵出水端：中心線法蘭式軟密封蝶閥；泵房內、水泵進水端：明桿式彈性座封閘閥； 3)消防水池補水處：100X遙控浮球閥； 4)分區供水需減壓時，選用200X減壓閥； 5)消防水泵出水端：H41X消聲止回閥； 6)消防水泵出水端若需要泄壓，選用500X泄壓閥； 7)消防水泵進水端：Y型過濾器； 8)消防水泵進出水處：橡膠軟接頭。 5、空調水系統 1)制冷站外空調水管道上：中心線對夾式軟密封蝶閥； 2)制冷站內空調水管道上：中心線法蘭式軟密封蝶閥； 3)空調水泵出水端：300X緩閉止回閥； 4)空調水泵進水端：Y型過濾器； 5)空調水泵或空調機組（新風機組）進出水處：橡膠軟接頭。 6、采暖系統 鍋爐房及換熱器一次水側： 1)熱水鍋爐進出水管道的第一個閥門：球墨鑄鐵截止閥； 2)循環水泵進出水處：不銹鋼軟接頭； 3)循環水泵出水端的止回閥可根據設計要求進行選定。 4)熱水管道上：法蘭式硬密封蝶閥； 換熱器二次水側： 同空調水系統。 7、蒸汽系統 1）蒸汽系統DN≥200的管道上：楔式鑄鋼閘閥；蒸汽系統DN≤150的管道上：球墨鑄鐵截止閥； 2）冷凝水泵進出水處：不銹鋼軟接頭； 二）公稱壓力2.5MPa鋼制閥門： 1、消防水系統 1）泵房外的消防水系統管道上：對夾式硬密封蝶閥； 泵房內消防水泵出水端：法蘭式硬密封蝶閥； 2）分區供水時根據低區減壓的需要，選用200X減壓閥； 3）消防水泵出水端：H41X消聲止回閥； 4）消防水泵出水端的泄壓管道上：500X泄壓閥； 5）消防水泵進出水處：不銹鋼軟接頭。 2、空調水系統 板式換熱器二次水側： 1)空調水管道上：法蘭式硬密封蝶閥； 2)空調水泵出水端：300X緩閉止回閥（閥體鑄鋼）； 3)空調水泵進水端：Y型過濾器（閥體鑄鋼）； 4)空調水泵進出水處：不銹鋼軟接頭。 二、閥門本體特征描述按照銅制閥門和鋼制閥門之分，分別描述如下: A、銅制閥門（公稱壓力1.6MPa，公稱直徑DN≤50的管道系統）： 1、Z15W-16T黃銅閘閥  1）公稱壓力：1.6MPa； 2）工作溫度0-120℃； 3）材質要求： A.閥體、閥蓋：黃銅； B.閥桿：黃銅； C.閥板：黃銅； D.壓緊螺母：Q235； E.手輪：鑄鐵； 測試壓力符合ISO5208標準，管螺紋符合ISO228標準。 2、 J11W-16T黃銅截止閥  1）公稱壓力：1.6MPa； 2）工作溫度0-120℃； 3）材質要求： A．閥體、閥蓋：黃銅； B．閥桿：黃銅； C．閥板：黃銅； D．壓緊螺母：Q235； E．手輪：鑄鐵； 測試壓力符合ISO5208標準，管螺紋符合ISO228標準。 3、 SY11-16T銅過濾器  1）公稱壓力：1.6MPa； 2）工作溫度0-120℃； 3）材質要求： A．閥體、閥蓋：黃銅； B．墊片：聚四氟乙烯； C．濾網：不銹鋼； 測試壓力符合ISO5208標準，管螺紋符合ISO228標準。 4、 B72525X-16T自動排氣閥（排氣帽在側面）  1）公稱壓力：1.6MPa； 2）工作溫度0-120℃； 3）材質要求： A．閥體、閥蓋：黃銅； B．墊片：聚四氟乙烯； 測試壓力符合ISO5208標準，管螺紋符合ISO228標準。 5、 Q11F-16T黃銅球閥  1）公稱壓力：1.6MPa； 2）工作溫度0-120℃； 3）材質要求： A．閥體、閥蓋：黃銅； B．閥桿：黃銅； C.壓緊螺母：Q235； D.手柄：Q235+PE； E.密封材料：聚四氟乙烯； 測試壓力符合ISO5208標準，管螺紋符合ISO228標準。 6、黃銅鎖閉閘閥  1）公稱壓力：1.6MPa； 2）工作溫度0-120℃； 3）材質要求： A.閥體、閥蓋：黃銅； B.閥桿：黃銅； C.閥板：黃銅； 測試壓力符合ISO5208標準，管螺紋符合ISO228標準。 7、不銹鋼波紋連接管  1）公稱壓力：1.6MPa； 2）工作溫度0-120℃； 3）材質要求： A．波紋管：304不銹鋼； B．密封圈：三元乙丙； C．螺母：黃銅； B、鋼制閥門（公稱直徑DN≥65的管道系統）: (一) 公稱壓力1.6MPa鋼制閥門類 1、對夾（法蘭式）軟密封蝶閥  1）閥體外表面采用防腐、噴漆工藝處理； 2）操作形式：DN150（含）以下采用手柄驅動，DN150以上蝸輪驅動； 3）結構形式采用中線式； 4）適用介質溫度0-80℃； 5）材質要求： a)閥體：球墨鑄鐵內襯丁腈橡膠； b)閥板：球墨鑄鐵鍍鎳； c)閥軸：不銹鋼（2Cr13）； d)密封材料：丁腈橡膠； 2、對夾式（法蘭式）硬密封蝶閥  1)閥體外表面采用防腐、噴漆工藝處理； 2)操作形式：蝸輪驅動； 3)結構形式采用偏心式； 4)適用介質溫度0-250℃； 5)材質要求： a)閥體：鑄鋼； b)閥板：鑄鋼； c)閥軸：不銹鋼（2Cr13）； d)密封圈：不銹鋼； 3、暗（明）桿彈性座封閘閥  1）閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2）適用介質溫度0-80℃； 3）材質要求： a)閥體、壓蓋：球墨鑄鐵； b)閥板：球墨鑄鐵外覆丁腈橡膠； c)閥桿：不銹鋼（2Cr13）； d)閥桿螺母：銅合金； e)密封材料：丁腈橡膠； 4、明桿楔式鑄鋼閘閥  1）閥體外表面采用防腐、噴漆工藝處理； 2）適用介質溫度0-250℃； 3）材質要求： a)閥體、壓蓋：鑄鋼； b)閥板：碳鋼+不銹鋼； c)閥桿：不銹鋼（2Cr13）； d)密封圈：不銹鋼； 5、100X遙控浮球閥  1）閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2）適用介質溫度0-80℃； 3）材質要求： a)閥體、閥蓋：球墨鑄鐵； b)膜片：強化丁腈橡膠； c)閥桿：不銹鋼（2Cr13）； d)閥盤：球墨鑄鐵外覆環氧樹脂； e)密封材料：丁腈橡膠； f)彈簧：不銹鋼； 6、HC41X消聲止回閥  1)閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2)適用介質溫度0-80℃； 3)材質要求： a)閥體：球墨鑄鐵； b)閥瓣：銅合金； c)彈簧：不銹鋼； d)密封材料：丁腈橡膠； 7．300X緩閉止回閥  1)閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2)適用介質溫度0-80℃； 3)材質要求： a)閥體、閥蓋：球墨鑄鐵； b)閥座：銅合金； c)閥軸：不銹鋼（2Cr13）； d)閥盤：球墨鑄鐵外覆環氧樹脂； e)膜片：丁腈橡膠； f)彈簧：不銹鋼； g)密封材料：丁腈橡膠； 8．橡膠瓣止回閥  1）閥體外表面采用防腐、噴漆工藝處理； 2）適用介質溫度0-80℃； 3）材質要求 a)閥體、閥蓋：球墨鑄鐵； b)閥瓣：中碳鋼包覆丁腈橡膠； 9．Y型過濾器  1）閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2）適用介質溫度0-80℃； 3）材質要求： a)閥體：球墨鑄鐵； b)過濾網：304不銹鋼； c)目數：20-25目； 10．HS41X-A-10倒流防止器  1）閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2）適用介質溫度0-80℃； 3）材質要求： a)閥體、閥蓋、閥盤：球墨鑄鐵； b)密封圈：丁腈橡膠； c)閥座：不銹鋼； d)閥桿：不銹鋼（2Cr13）； e)彈簧：不銹鋼； 11．200X可調式減壓閥  1）閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2）適用介質溫度0-80℃。 3）材質要求： a)閥體、閥蓋：球墨鑄鐵； b)閥座：銅合金； c)閥盤：球墨鑄鐵外覆環氧樹脂； d)閥軸：不銹鋼（2Cr13）； e)彈簧：不銹鋼； f)密封材料：丁腈橡膠； g)導閥、外管路：銅合金； 12．500X泄壓閥  1）閥體內外表面均采用環氧樹脂整體靜電噴涂工藝處理； 2）適用介質溫度0-80℃； 3）材質要求： a)閥體、閥蓋：球墨鑄鐵； b)閥座：銅合金； c)閥盤：球墨鑄鐵外覆環氧樹脂； d)閥軸：不銹鋼（2Cr13）； e)彈簧：不銹鋼； f)密封材料：丁腈橡膠； g)導閥、外管路：銅合金； 13．J41H-16C截止閥  1)閥體外表面采用防腐、噴漆工藝處理； 2)適用介質溫度0-80℃； 3)材質要求： a)閥體、閥蓋：鑄鋼； b)閥桿：不銹鋼（2Cr13）； c) 閥瓣：鑄鋼； d)手輪：可鍛鑄鐵； 14．KXT可曲繞橡膠軟接頭  1）適用介質溫度0-80℃。 2）材質要求： a)主體：丁腈橡膠； b)增強層：尼龍麻布； c)骨架：硬鋼絲； d)法蘭：碳鋼噴塑； （二）公稱壓力2.5MPa鋼制閥門類 1．對夾式（法蘭式）硬密封蝶閥  1)閥體外表面采用防腐、噴漆工藝處理； 2)操作形式：蝸輪驅動； 3)結構形式采用偏心式； 4)適用介質溫度0-250℃； 5)材質要求： a)閥體：鑄鋼； b)閥板：鑄鋼； c)閥軸：不銹鋼（2Cr13）； d)密封圈：不銹鋼； 2．明桿楔式鑄鋼閘閥  1)閥體外表面采用防腐、噴漆工藝處理； 2)適用介質溫度0-250℃； 3)材質要求： a)閥體、壓蓋：鑄鋼； b)閥板：碳鋼+不銹鋼； c)閥桿：不銹鋼（2Cr13）； d)密封圈：不銹鋼； 3．300X緩閉止回閥  1)閥體外表面采用防腐、噴漆工藝處理； 2)適用介質溫度0-80℃； 3)材質要求： a)閥體、閥蓋：鑄鋼； b)閥座：不銹鋼； c)閥軸：不銹鋼（2Cr13）； d)閥盤：鑄鋼外覆環氧樹脂； e)膜片：丁腈橡膠； f)彈簧：不銹鋼； g)密封材料：丁腈橡膠； 4．200X先導式減壓閥  1)閥體外表面采用防腐、噴漆工藝處理； 2)適用介質溫度0-80℃； 3)材質要求： a)閥體、閥蓋：鑄鋼； b)閥座：不銹鋼； c)閥軸：不銹鋼（2Cr13）； d)閥盤：鑄鋼外覆環氧樹脂； e)膜片：丁腈橡膠； f)彈簧：不銹鋼； g)密封材料：丁腈橡膠； 5．500X泄壓閥  1）閥體外表面采用防腐、噴漆工藝處理； 2）適用介質溫度0-80℃； 3）材質要求： a)閥體、閥蓋：鑄鋼； b)閥座：不銹鋼； c)閥軸：不銹鋼（2Cr13）； d)閥盤：鑄鋼外覆環氧樹脂； e)膜片：丁腈橡膠； f)彈簧：不銹鋼； g)密封材料：丁腈橡膠； 6． J41-25C截止閥  1)閥體外表面采用防腐、噴漆工藝處理； 2)適用介質溫度0-200℃； 3)材質要求： a)閥體、閥蓋：鑄鋼； b)閥桿：不銹鋼（2Cr13）； c)閥瓣：鑄鋼； d)手輪：可鍛鑄鐵； e)密封圈：不銹鋼； 7．不銹鋼軟接頭 1）適用介質溫度0-100℃； 2）水泵接口用； 3）材質要求： a)波紋管：304不銹鋼； b)法蘭：碳鋼噴塑； 備注：閥門密封材料若選用三元乙丙，而不是丁腈橡膠，要特別指出。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
