| 緊急切斷閥壓力聯鎖怎么控制 發布時間：24-11-27 |

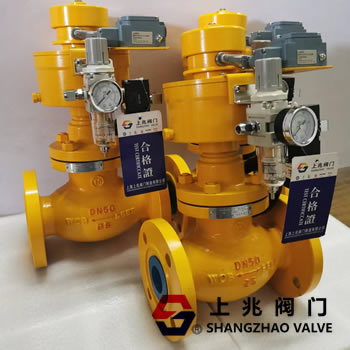

在工業生產中，緊急切斷閥是一種關鍵的安全設備，用于在緊急情況下迅速切斷流體介質通道，以防止事故擴大。而壓力聯鎖則是一種常見的控制方式，通過與緊急切斷閥的配合，能夠在檢測到異常壓力時自動觸發閥門關閉，從而確保系統的安全。本文將詳細介紹緊急切斷閥壓力聯鎖的控制方式及其工作原理。 一、緊急切斷閥概述 緊急切斷閥，也稱為底閥，通常安裝在流體介質的儲存或輸送系統的關鍵部位，如罐體底部或管道連接處。其主要功能是在正常情況下保持開啟狀態，允許流體介質順暢通過；而在緊急情況下，如發生火災、泄漏等事故時，能夠迅速關閉，切斷流體介質通道，從而防止事故擴大。 緊急切斷閥通常由閥門本體、控制系統和執行機構組成。閥門本體負責流體的開啟和關閉，控制系統則負責接收和處理各種信號，并根據預設的邏輯判斷是否需要關閉閥門。執行機構則是控制系統的指令執行者，負責驅動閥門本體進行開啟或關閉操作。 二、壓力聯鎖控制方式 壓力聯鎖是一種基于壓力變化來控制設備狀態的安全裝置。在緊急切斷閥的應用中，壓力聯鎖通常與閥門本體相連，通過檢測流體介質的壓力變化來判斷系統是否處于安全狀態。當檢測到異常壓力時，壓力聯鎖會自動觸發緊急切斷閥關閉，從而確保系統的安全。 具體來說，壓力聯鎖通常由壓力傳感器、控制器和執行器組成。壓力傳感器負責實時監測流體介質的壓力值，并將該值轉換為電信號傳輸給控制器?？刂破鲃t根據預設的壓力閾值對接收到的電信號進行處理和判斷：當實際壓力值超過預設的高壓閾值或低于預設的低壓閾值時，控制器會發出關閉指令給執行器；否則，保持原狀態不變。執行器在接收到關閉指令后會立即驅動緊急切斷閥進行關閉操作。 三、工作原理及實現過程 緊急切斷閥壓力聯鎖的工作原理可以概括為以下幾個步驟： 1. 實時監測：壓力傳感器實時監測流體介質的壓力值，并將該值轉換為電信號傳輸給控制器。這是整個系統的基礎數據來源，確保了后續判斷的準確性和實時性。 2. 信號處理與判斷：控制器對接收到的電信號進行處理和判斷。它會將實際壓力值與預設的高壓閾值和低壓閾值進行比較；根據比較結果確定是否需要發出關閉指令。這一步驟是系統實現自動控制的關鍵環節。 3. 指令執行：當控制器發出關閉指令時，執行器會立即響應并驅動緊急切斷閥進行關閉操作。執行器的響應速度和執行精度直接影響到整個系統的安全性和可靠性。 4. 反饋與監控：在緊急切斷閥關閉之后，系統還會通過相應的反饋機制來確認閥門的關閉狀態，并通過監控界面展示給操作人員。這一步驟有助于及時發現和處理可能存在的問題，確保系統的穩定運行。 四、應用與優勢 緊急切斷閥壓力聯鎖控制方式廣泛應用于石油、化工、天然氣等行業的流體介質儲存和輸送系統中。其優勢主要體現在以下幾個方面： 1. 安全性高：通過實時監測壓力變化并自動觸發緊急切斷閥關閉，有效防止了因壓力異常而引發的事故擴大。 2. 響應速度快：壓力聯鎖控制方式具有快速的響應速度，能夠在極短的時間內完成從信號檢測到閥門關閉的整個過程。 3. 自動化程度高：整個系統實現了高度的自動化控制，減少了人為干預的可能性，提高了系統的可靠性和穩定性。 4. 維護方便：壓力傳感器、控制器和執行器等關鍵部件均采用標準化設計，便于維護和更換。 緊急切斷閥壓力聯鎖控制方式是一種高效、安全且可靠的自動化控制方案，為工業生產中的流體介質儲存和輸送系統提供了有力的安全保障。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
