| 氣動帶手動球閥Q6S41F故障自動復位單作用防爆氣動帶手輪球閥產品特點 發布時間：23-12-04 |

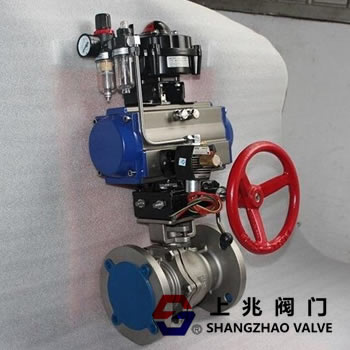

氣動帶手動球閥Q6S41F故障自動復位單作用防爆氣動帶手輪球閥是球閥配上氣動執行器及蝸輪手動裝置組成的，增加蝸輪手動裝置防止閥門氣缸無氣源狀態手動可操作閥門的開關，使其氣動閥門更安全可靠。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。上兆氣動帶手輪球閥采用新型AT/GT系列氣動執行器，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。 工作原理： Q6S41F氣動帶手輪球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的球閥及蝸輪手動裝置直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。氣動執行器能快速旋轉90度就能使球閥瞬間關閉嚴密，當氣動執行器發生故障時，也可用手動蝸輪裝置進行閥門的關閉和開啟，減少了發生故障的機率。 產品特點： 1、蝸輪手動裝置，增加氣動閥門的安全性。 2、安裝簡便，能以任意方向安裝于管道中的任意部位。 3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。 4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。 5、操作力矩小，流通能力大、壓力損失小、使用壽命長、表面鍍鉻、外形美觀、結構簡單，維修更換方便。 單作用氣動執行器和雙作用氣動執行器的區別： 氣動球閥中單作用和雙作用指的是氣動球閥所配氣動執行器可分為單作用和雙作用。其區別在于：單作用的氣缸內有彈簧，而雙作用內沒有。因此單作用氣動執行器的價格比雙作用氣動執行器的價格要高。 緊急切斷閥單作用氣動執行器一般分為常開型和常閉型（常開型：通氣關，斷氣開；常閉型：通氣開，斷氣關），也就是說，在安裝之前有一個設定，設定其為開或者關，如果是常開的，那就是在通氣的情況下氣動執行器關閉閥門，如果氣源出現故障或者突然停電，單作用氣動執行器靠彈簧自動復位為開的狀態，也就是說會回到它的設定狀態，設定為關，則會回到關的狀態，一般在危險的工況中使用較多，比如輸送可燃氣體或可燃液體，在失去氣源又出現緊急情況的時候，單作用氣動執行機構能自動復位把危險降低，而雙作用就不能復位。 雙作用氣動執行器在通氣的情況下氣動執行器打開閥門，當要關閉閥門的時候另外一邊通氣才能關閉，雙作用氣動執行器是靠氣缸工作復位的，在失去氣源的時候只能保持原位。 氣動球閥配套氣動執行器及氣動附件功能和用途（可選）： 1、雙作用執行器：控制閥門的開啟和關閉。 2、單作用執行器（彈簧復位）：在電路氣路切斷或者有故障時自動關閉閥門。 3、單控電磁閥：供電時閥門打開或者關閉，斷電時閥門關閉或者打開（可提供防爆型）。 4、雙控電磁閥：一個線圈通電時閥門打開，另一個線圈通電時閥門關閉，有記憶功能（可提供防爆型）。 5、限位開關回信器：遠距離傳送閥門開和關位置信號（可提供防爆型）。 6、電氣定位器：根據電流信號（4-20mA)的大小對閥門的介質流量調節控制（可提供防爆型）。 7、氣動定位器：根據氣壓信號（標準0.02-0.1MPa)的大小對閥門的介質流量調節控制。 8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。 9、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器、對氣源穩定、清潔、運動部件起潤滑作用。 10、手動操作：自動控制在不正常情況下可以手動操作閥門的啟閉。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
