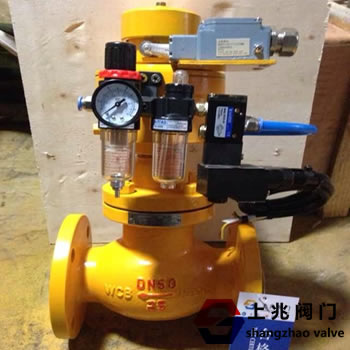

氣動切斷閥是一種常用的閥門儀表，首要用于操控空氣、水、蒸汽介質，具有額定流量系數大、可調比大、密封效果好、調節性能靈敏等長處。用戶使用氣動切斷閥時需要進行一定的調試 氣動切斷閥定位器是氣動操控閥zui重要的氣動附件之一，實現著接納操控信號準確定位閥門行程方位的效果。 氣動切斷閥定位器功用：氣動切斷閥定位器與氣動執行機構共同構成自控單元和各種調節閥銜接經過調試安裝后，組合成氣動調節閥。氣動切斷閥定位器用于各種工業自動化過程操控范疇當中。 氣動操控閥出廠時，定位器與操控閥都做過標定，可是閥門裝到管線上后往往需要再進行一次標定，常規的標定辦法是：標定5點即4mA,8mA,12mA,16mA,20mA,在12mA時定位器反應桿處于水平方位，其它幾組信號時閥門方位應分別在0,25%,75%,100%的行程處，且反應桿的轉動視點小于正負45度。關于0點和滿度的偏差可獨自調整相應螺釘進行修正，正常情況下如果閥門行程和給定信號一一對應則表示標定完結。 閥門封閉時產生的一個首要問題是怎么到達使閥門緊密封閉的閥座全負荷。一般的辦法是對閥門進行標定，從而使閉合部件（如閥塞、隔膜、閥板等）剛好定位在閥座上，而不是承認閉合部件是否完全靠在閥座上。為了堅持規劃走漏量，避免密封外表受到腐蝕，必須規劃恰當?shù)拿芊庳?fù)荷。 單效果氣動執行器一般都選用薄膜式規劃。選用這種規劃方法，使用的彈簧能夠減少閥座負荷，也能夠接受悉數閉合壓力。典型的雙效果氣動執行器選用活塞規劃。選用這種規劃方法，與薄膜式規劃型不同，供應壓力不需要進行限制，為了到達較高的閉合壓力，能夠應用全負荷供應壓力。關于活塞規劃型，壓力越高，閥門的穩定性與操控靈敏度越好。
|
