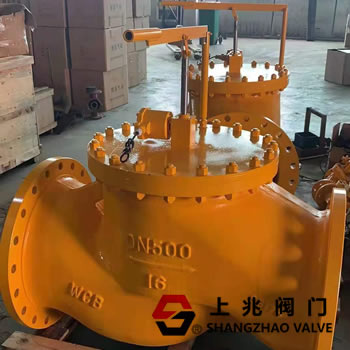

緊急切斷閥的氣動閥桿軸線同時偏離蝶板中心和閥體中心，密封副為斜椎的蝶閥，稱為三偏心蝶閥。三偏心蝶閥廣泛應用于冶金、電力、石化、給排水、市政建設等工業管道中。具有無死區設計、雙重安全結構、閥體閥座結構等特點。來調節流量和卸載流體。氣動緊急切斷閥自問世以來，為了適應日益苛刻的工作條件，也在經歷著一個自我完善和不斷發展的過程。即使理論上能做到最基本的零泄漏，三偏心蝶閥實際上也要靠精心的設計和精密的制造。本次設計的蝶閥為三偏心蝶閥，由雙作用氣缸驅動。主要用于鋼鐵廠轉爐煤氣的回收，也可用于化工、電站、石油工業。

1。氣動緊急切斷閥主要零件的設計

該閥主要由閥體、閥桿、蝶板、蝶柱、支架、支座等零件組成。這種閥門的工作原理是:氣缸通過閥桿帶動蝶板轉動，蝶板與閥體密封面配合，通道被切斷，即關閉；否則，它是開放的。氣動緊急切斷閥閥體的結構設計它是蝶閥的重要部件之一，其質量通常占整個閥體總質量的70%左右。根據轉爐煉鋼產生一氧化碳、二氧化碳、氮?dú)狻錃?、水蒸氣、少量氧氣和少量甲烷的特點閥體材質為球墨鑄鐵QT400，具有足夠的強度、剛度和耐腐蝕性，滿足設計要求。

根據參考數據，氣動緊急切斷閥找到相應的公稱壓力pg=2.5×105Pa。從公稱直徑DN=100mm和公稱壓力可以確定蝶閥法蘭類型為鑄鐵雙法蘭連接。根據相關文獻可以發現，閥體的總結構長度為L(zhǎng)=150mm，寬度為K = 160 mm，根據閥門的流通能力和流體的阻力系數，確定閥體的流道為100mm。

閥體最小壁厚可按下式計算:

式中:P '為關閉時刻前后的壓差，p'=317.52Pa，將相關數據代入上式，可得T≥12.37mm，四舍五入后取T=15mm。

1.2 .蝶板的設計計算

1蝶板大端直徑D的確定

根據GB/T12238-2008，蝶板大端直徑可由公稱直徑得出，即蝶閥閥座的最小直徑D=94mm。

2蝶板中性面長短半徑的確定

蝶板中性面長半徑

其中:A0為蝶閥閥座最小直徑的一半；α是偏心角。根據密封副材料，偏心角是目前閥門廠家廣泛使用的參數，α= 15；e為蝶板中性面，取值為10mm。將相關數據代入上式，可以得到RA=45.56mm，RB=43。

0.89毫米.

1.3 .蝶閥密封比的確定

參考文獻得到的蝶閥密封比公式為:

其中:pj為計算壓力，PJ = PG+P '；m是比例系數，取值為1；α是外圓的半徑，取值為35mm;c為內圓半徑，取1mm;b為密封副的接觸寬度，值為27.2mm，將上述數據代入公式，可得:qh=22.74×105Pa。對于剛性密封面，公式計算的qh值減少25，即qh=17.05×105Pa。

1.4 .蝶閥軸向和徑向偏心的設計計算

將相關數據代入上式，得到eu003C11.16mm，根據實際要求，e=8mm較好。設閥桿直徑為d，為了保證蝶閥有完整連續的密封面，軸向偏心距C還應滿足下式:。為了增加閥桿的剛性，閥桿的直徑應該更大。綜合考慮后，取c=20mm，代入上式，計算閥桿直徑d=24mm。

2。傳輸方案的設計與分析。

由于蝶閥主要用于煉鋼轉爐，對精度和聲音要求不高，采用氣動驅動方式，氣缸采用雙作用普通單缸。三偏心蝶閥通過閥桿帶動蝶板轉動。如果蝶板與閥體密封面重合，通道被切斷，即關閉；否則，它是開放的。氣動系統

氣動緊急切斷閥主要由氣動執行機構和蝶閥組組成。

程，氣動緊急切斷閥是一種利用隨閥桿旋轉的圓形蝶板作為啟閉部件來實現啟動動作的氣動閥門，主要用作切斷閥。三偏心蝶閥作為一種先進的蝶閥，以其獨特的性能在國民生產和生活中得到廣泛應用。作者為煉鋼轉爐系統設計了三偏心蝶閥，并對其主要零件進行了計算。
