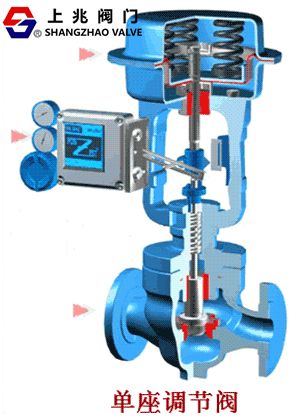

調節閥同時具有靜態和動態特性,因此影響整個控制回路的成敗。靜態特性或增益項是閥門的流量特性,它取決于閥門的尺寸、閥芯和閥座的組合結構、執行機構的類型、閥門定位器、閥門前后的壓力以及流體的性質。 動態特性由致動器或閥門定位器和致動器的組合決定。對于緩慢的生產過程,如溫度控制或液位控制,閥門的動態特性一般不是可控性的限制因素。對于較快的系統,如液體流量控制,調節閥可能有明顯的滯后,所以必須考慮回路的可控性。只有一般的控制系統專家才需要關心調節閥的動態性能,應用閥門定位器的正式考慮,如第9章所討論的,將滿足大多數調節閥裝置的需要。 調節閥包括調節閥、節流閥和減壓閥,其作用是調節介質的壓力和流量。根據結構,調節閥可分為九類:1。單座調節閥;雙座調節閥;3套筒調節閥;四角調節閥;5三通調節閥;6隔膜閥;7蝶閥;8球閥;9偏心旋轉閥。前六筆是直筆,后三筆是角筆。調節閥用于調節介質的流量、壓力和液位。 調節閥通常分為直通單座式和直通雙座式兩種,后者具有流通能力。 大、不平衡、小、運行穩定,所以通常特別適用于流量大、壓降高、泄漏量小的場合。 緊急切斷閥閥門是流體輸送系統中的控制元件,具有切斷、調節、分流、防回流、穩壓、分流或溢流泄壓的功能。流體控制系統中使用的閥門從zui的簡單切斷閥到極其復雜的自動控制系統中使用的各種閥門,品種規格相當多樣。閥門可用于控制各種流體的流量,例如空氣、水、蒸汽、各種腐蝕性介質、泥漿、油、液態金屬和放射性介質。
|
