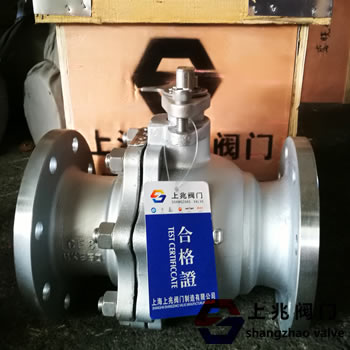

| 不銹鋼球閥型號含義 發布時間：21-09-18 |
不銹鋼球閥型號含義： 球閥規格型號|球閥型號表示方法|球閥型號編制表示主要分成七個重要組成元素：閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。 下面我就來分解說明一下。 . 1、球閥規格型號代號：球閥-Q 如果Q前面還有代號就是球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式； . 2、球閥傳動方式代號：緊急切斷閥常用方式有 傳動方式 蝸輪 氣動 電動 手柄手輪 代號 3 6 9 無代號 . 3、球閥連接方式代號： 連接方式 內螺紋 法蘭 焊接 對夾 卡箍 卡套 代號 1 4 6 7 8 9 . 4、球閥結構形式代號： 結構形式 代號 結構形式 代號 浮 動 球 直通流道 1 固 定 球 直通流道 7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道 8 T形三通流道 5 L形三通流道 9 — — 半球直通 0 . 5、球閥密封材質代號： 材料 巴氏合金 搪 滲氮鋼 18-8系不銹鋼 氟塑料 玻璃 Cr13不銹鋼 襯膠 蒙乃爾合金 代號 B C D E F G H J M 材料 尼龍塑料 蒙乃爾 襯鉛 Mo2Ti不銹鋼 塑料 銅合金 橡膠 硬質合金 閥體直接加工 代號 N P Q R S T X Y W . 6、球閥公稱壓力數值用阿拉伯數字直接表示，它是MPa的10倍。舉例說明：Q41F-16C 這里的16表示壓力為16公斤（1.6Mpa）zui大可到64Mpa；如果是150LB表示美標磅級壓力，zui大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）； . 7、球閥閥體材料代號： 閥體材料 碳鋼 18-8系不銹鋼 Mo2Ti系不銹鋼 鉻鉬鋼 灰鑄鐵 塑料 代號 C P R I Z S 閥體材料 球墨鑄鐵 銅及銅合金 代號 Q T 終上所述大家應該有個大致的了解，為了能具體分析，現舉例說明一下。球閥一般分為浮動球閥和固定球閥。浮動球閥的型號可以寫成Q41F（其中：Q就是球閥的球的Qiu拼音首字，4為法蘭連接，1為結構形式為浮動，F(xiàn)為密封面的材質為PTFE即聚四氟乙烯俗稱四氟），固定球閥的型號可以寫成Q47F（其中：Q就是球閥的球的Qiu拼音首字，4為法蘭連接，7為結構形式為固定，F(xiàn)為密封面的材質為PTFE即聚四氟乙烯俗稱四氟）。這兩個表示都是手動的。如果上面要加渦輪傳動，那么型號就是Q341F和Q347F（所以數字3就是渦輪傳動的意思）。 1、浮動球閥一般從口徑DN15到DN250。固定球閥一般從DN50開始。歸納起來就是，小口徑用浮動球閥，大口徑用固定球閥。 2、從外觀上說固定球閥的底部比浮動球閥多了一個下閥桿支架。 3、閥體材質浮動球閥跟固定球閥沒有區別。材質可以根據要求提供。 球閥編輯舉例： 1、低溫球閥DQ41H-16P表示：D低溫、Q球閥、4法蘭連接、1浮動直通流道、H表示不銹鋼、16壓力為16公斤、P閥體為18-8系不銹鋼； 2、氣動球閥Q645F-25C表示：Q球閥、6氣動驅動、4法蘭式、5T型三通流道、F氟塑料、25壓力二十五公斤、C鑄鋼。 常見的球閥型號有： V型球閥：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H； 保溫球閥：BQ41F、BQ641F、BQ941F； 不銹鋼球閥：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H; 襯氟球閥：Q41F46、Q641F46、Q941F46； 低溫球閥：DQ41F、DQ41H、DQ41Y; 對夾式球閥：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、 高溫球閥：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、 固定球閥：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W; 渦輪球閥：Q341F、Q341H、Q341W、Q341Y; 焊接球閥：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H; 偏心半球閥：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y； 上裝式球閥：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F； 三通球閥：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H; 四通球閥：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
