快速切斷閥的安全措施： 快速切斷閥可采用氣動、電磁驅動方式，可在≤3秒內緊急切斷，迅速有效的隔斷了各種易燃易爆的氣體或液體泄漏。避免了造成事故。

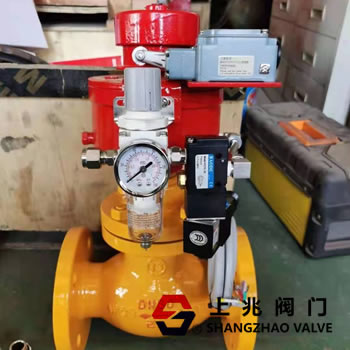

氣動快速切斷閥采用活塞式或薄膜式氣動執行器，氣動執行器上設有安全易熔塞，當環境溫度達到75℃左右自行熔化，閥門將迅速切斷。氣動方式的切斷閥配有電磁閥和信號開關，在遠程可以顯示閥門的開關狀態，當需要關閉閥門或打開閥門的情況下可以遠程控制，也可以用于緊急切斷作用。 緊急切斷閥利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。適用于氨氣/燃?xì)鈨?，管道出入口控制切斷流量的安全閥門。 氣動緊急切斷閥結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。 |
