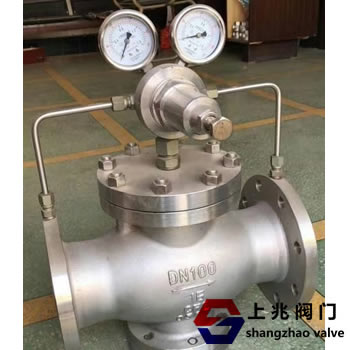

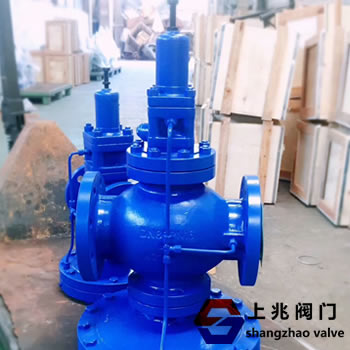

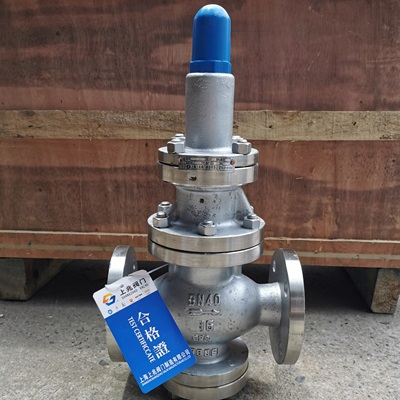

減壓閥--簡介 減壓閥采用控制閥體內啟閉部件的開度來調節介質流量，降低介質壓力，同時通過閥后的壓力調節開閉部件的開度，使閥后的壓力保持在一定范圍內，當入口壓力不斷變化時，將出口壓力保持在設定范圍以保護后續的生活和生產設備。 氣壓減壓閥是氣動調節閥的基本附件。它的主要功能是降低氣源壓力并將其穩定在一個固定值，從而使調節閥可以獲得穩定的氣源功率進行調節控制。 根據結構，它可以分為膜片式，彈簧膜片式，活塞式，杠桿式和波紋管式。根據氣門座的數量，可以人工單座和雙座； 減壓閥--注意事項 1減壓閥，嚴禁自行扭曲或拆卸。否則，將破壞減壓閥的緊密性能和減壓性能。 這不僅會影響正常的氣體供應，而且還存在因直接供應氣體而導致高壓氣體或氣體泄漏引起火災的危險。 2減壓閥不僅可降低壓力還能穩定壓力。 因此，在使用時，禁止阻塞減壓閥的出口 減壓閥--工作原理 彈簧活塞式減壓閥減壓閥是一種特殊的裝置，可自動降低管道的工作壓力。它可以將閥門前的管道中的較高水壓降低到閥門后的管道所需的水平。 減壓閥廣泛用于高層建筑，城市供水管網水壓過高的區域，礦山等場合，以確保供水系統中的每個供水點都能獲得適當?shù)姆?wù)水的壓力和流量。鑒于漏水率和浪費程度幾乎與供水系統的水壓成正比，減壓閥具有改善系統工作條件和潛在節水的效果。據統計，其節水效果約為30％。 此閥具有最佳的安裝效果，以調節準確的液位。 減壓閥的結構類型很多。過去，常見的是隔膜型和內部彈簧活塞型。減壓閥的基本原理是通過閥中流道對水流的局部阻力來降低水壓。水壓降的范圍可通過連接閥瓣的隔膜或活塞兩側的進出口之間的水壓差自動調節。 近年來，出現了一些新型的減壓閥，例如固定比例減壓閥，其構造原理如圖14.2-2所示。 恒壓降壓的原理是利用閥體內浮動活塞的水壓比來控制。進口和出口端的減壓比與進口和出口側的活塞面積比成反比。 這種減壓閥工作平穩，無振動；閥體內沒有彈簧，因此無需擔心彈簧腐蝕和金屬疲勞失效；密封性能好，不泄漏，將動壓和靜壓均降低到0點； 特別是，它不會在降低壓力的同時影響水的流量。 應該注意的是，盡管流經減壓閥的水的壓頭損失很大，但仍可節能通常是因?yàn)樗鼫p少了水的浪費，使系統流量分配合理，并改善了系統布局和工作條件。  直動式減壓閥 帶溢流閥的減壓閥稱為溢流減壓閥的結構圖。 從左端輸入壓力為P1的壓縮空氣，并通過閥口10進行節流，壓力下降到P2輸出。 P2的大小可以通過調節彈簧2和3來調節。 順時針旋轉旋鈕1，壓縮彈簧2、3和膜片5，以向下移動閥芯8，并增大閥芯的開度。閥口10增加P2。 如果將旋鈕1逆時針旋轉，則閥口10的開度減小，P2相應減小。增大，膜片5上產生的推力將相應增加。該推力破壞了原始力的平衡，并使隔膜5向上移動。 移動時，一小部分氣流通過溢流孔12和排氣孔11排出。 隨著隔膜向上移動，由于復位彈簧9的作用，閥芯8也向上移動。 ，關閉進氣門端口10，并增加節流效果，導致輸出壓力下降，直到達到新的平衡。輸出壓力基本上是 回到原始值。 如果輸入壓力瞬時下降，輸出壓力也下降，膜片5下降，閥芯8相應下降，進氣閥端口10打開，節流作用減小，輸出壓力基本上恢復到其原始值。 逆時針旋轉旋鈕1。 松開調節彈簧2和3，作用在隔膜5上的氣體推力大于壓力調節彈簧的力，隔膜向上彎曲，進氣閥端口10在此作用下關閉復位彈簧。 再次轉動旋鈕1，進氣門芯8的頂部和溢流閥座4將脫離，隔膜空氣室6中的壓縮空氣將通過溢流孔12和排氣孔11排出。簡而言之，溢流減壓閥依靠進氣口的節流作用來降低壓力，并平衡膜片上的力溢流孔的溢流效果穩定。通過調節彈簧，可以在一定范圍內改變輸出壓力。 。為了防止來自上述溢流減壓閥的少量氣體污染周圍環境，可以使用不具有溢流閥的減壓閥，即普通的減壓閥。該符號如圖14-1c所示。  內部先導式減壓閥 減壓閥的輸出壓力高或直徑大時，如果通過壓力調節彈簧直接調節壓力，則彈簧剛度必須太大。當流量變化時，輸出壓力波動很大，閥門的結構尺寸也會增加。為了克服這些缺點，可以使用先導式減壓閥。先導式減壓閥的工作原理與直動式減壓閥基本相同。 先導式減壓閥中使用的壓力調節氣體由一個小的直動式減壓閥提供。 如果在閥體內安裝了小型直動式減壓閥，則稱為內部先導減壓閥；如果將小的直動式減壓閥安裝在主閥體外，則稱為外部先導減壓閥 。內部先導式減壓閥的結構。與直接作用式減壓閥相比，該閥由噴嘴4，擋板3，固定孔9和氣室B組成。 當噴嘴和擋板之間的距離略有變化時，B室中的壓力將發生顯著變化，這將導致隔膜10具有更大的位移，從而控制閥芯6的上下運動，從而使入口 閥端口8敞開或 將其調小可以提高閥芯控制的靈敏度，即可以提高穩壓的精度。  圖14-3外部先導式減壓閥的主閥 圖14-3顯示了外部先導式減壓閥的主閥，其工作原理與直動式相同。如圖所示，在主閥體外部還有一個小型直動式減壓閥，用于控制主閥。 此類型的閥門適用于直徑大于20mm，距離在30m以內，高處，危險處以及壓力調節困難的場合。 設定器設定點是高精度減壓閥，主要用于壓力設定。 當前有兩種類型的壓力調節器：氣源壓力為0.14MPa和0.35MPa，輸出壓力范圍為0-0.1MPa和0-0.25MPa。 輸出壓力波動不超過最大輸出壓力的1％。它通常用于需要精確的氣源壓力和信號壓力的場合，例如氣動實驗設備，氣動自動設備等。 定值設備的工作原理圖。 它由三部分組成：1是直動式減壓閥的主要關閉部分； 2是直接作用式減壓閥的主要關閉部分。 2是恒壓降裝置，相當于一定的減壓閥。 主要功能是使噴嘴獲得穩定的氣流； 3是噴嘴擋板裝置和壓力調節部分，它們起著壓力調節和壓力放大的作用，并利用它放大后的氣壓來控制主閥部分。 當設定裝置處于不工作狀態時，由空氣源輸入的壓縮空氣由過濾器1過濾，然后由過濾器1過濾。進入A房間和主房間。 在彈簧20和氣源壓力的作用下，主閥芯19被壓在閥座上，從而使A室與B室斷開。 進入A室的氣流也稱為閥12，它通過閥口到達F室，然后通過恒定孔口13降低壓力，然后分別進入G室和D室。 由于此時沒有對隔膜8施力，緊急切斷閥所以擋板5與噴嘴4之間的距離相對較大，并且當氣體從噴嘴4流出時的空氣流動阻力較小。 G和D腔室中的氣壓較低，并且隔膜3和 15保持原始位置。 進入腔室的痕量氣體主要通過B腔室從排氣口通過閥口2排出;另一部分從輸出端口撤離。 這時，沒有從輸出端口輸出的空氣流，從噴嘴排出的痕量氣體對于維持噴嘴擋板裝置的運行是必要的。因?yàn)樗且环N無功耗的氣體，所以希望功耗盡可能小。 在設定器處于工作狀態時，轉動手柄7，按下彈簧6并推動隔膜如圖8所示，擋板5與擋板5一起向下移動，擋板5與噴嘴4之間的距離減小，氣流阻力增大，G室與D室之間的間隙增大。氣壓上升。 隔膜16在D室中的氣壓的作用下向下移動，以關閉閥口2，并向下推動主閥芯19以打開閥口。壓縮空氣通過B室和H室從輸出端口輸出。 同時，H室中的壓力升高并反饋到隔膜8。當隔膜8接收的反饋力與彈簧力平衡時，調節器將輸出一定的氣體壓力。 當輸入壓力波動（例如壓力上升）時，B和H腔室中的氣壓將瞬時增加，導致膜片8向上移動，從而導致?lián)醢?和噴嘴4 兩者之間的空間增加，G和D腔室中的氣壓下降。 隨著B室中的壓力增加而D室中的壓力下降，隔膜15在壓力差的作用下向上移動，因此主閥口減小，輸出壓力下降直至穩定達到設定壓力。 此外，當輸入壓力上升時，E室中的壓力和F室中的瞬時壓力也上升，并且膜片3在上下差壓的作用下向上移動，并且壓力穩定閥口12關閉。 由于節流效果的增強，F(xiàn)室中的空氣壓力減小，并且節流孔13的前后之間的壓力差始終保持恒定，因此流過節流孔13的氣體保持不變不變，從而提高了噴嘴擋板的靈敏度。 當輸入壓力降低時，B室和H室中的壓力瞬間下降，膜片8和擋板5由于力平衡的破壞而向下移動，噴嘴4和擋板5之間的距離減小了，并且G和D腔室中的壓力上升 ，膜片3和15向下移動。隔膜15向下移動以增加主閥端口的開度，因此腔室B和腔室H中的氣壓升高，直到與設定壓力平衡為止。隔膜3向下移動，從而使壓力穩定口12打開，F(xiàn)室中的氣壓上升，并且恒定孔13的前后之間的壓力差始終保持。 同樣，當輸出壓力波動時，它將獲得與輸入壓力波動時相同的調整。 因?yàn)樵O(shè)定器會使用輸出壓力的反饋效應和噴嘴擋板的放大效應。對主閥進行控制，可以響應較小的壓力變化，從而可以及時調節輸出壓力，出口壓力基本穩定，即固定值 調壓精度更高。 YZ11X支管減壓閥 基本性能 1調壓范圍：指輸出的可調范圍減壓閥的壓力P2，在此范圍內需要指定的精度。 調壓范圍主要與調壓彈簧的剛度有關。 2壓力特性：是指流量g時，由于輸入壓力波動導致輸出壓力波動的特性。是一個固定值。 輸出壓力波動越小，減壓閥的特性越好。 輸出壓力必須低于輸入壓力-固定值基本上不會隨輸入壓力而變化。 3流量特性：指的是輸入壓力正時，輸出壓力會發生變化隨著輸出流量g的變化。 流量g發生變化時，輸出壓力的變化越小越好。 一般來說，輸出壓力越低，其隨輸出流量變化的波動就越小。 三，減壓閥的選擇 根據使用要求，切斷閥選擇減壓閥的類型和調壓精度，然后根據所需的最大輸出流量選擇其直徑。 確定閥門的氣源壓力時，它應大于最大輸出壓力0.1 MPa。減壓閥一般安裝在分水器之后，注油器或調節器之前，注意不要將其進口和出口反接；當不使用閥門時，應松開旋鈕，以防止隔膜不斷壓縮和變形。 它的性能。 減壓閥的安裝和維護應注意以下事項： 1.為方便起見在操作和維護方面，通常將閥門垂直安裝在水平管道上。 2.減壓閥必須嚴格按照閥體上的箭頭方向安裝，以使其與閥體保持一致。流體流動方向。 如果水不干凈且含有一些雜質，則必須在CROWN減壓閥上 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
