| 硬密封蝶閥的型號及特點 發布時間：21-03-03 |

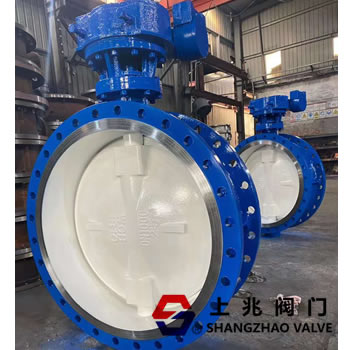

1.三偏心金屬硬密封蝶閥的特點 1。這種結構有效地補償了軸套與閥體之間的容許面積以及在中等壓力下閥桿的彈性變形，從而解決了雙向互換介質傳輸過程中的閥密封問題。 密封環的兩側均由柔軟的T形多層不銹鋼板制成。它具有金屬硬密封和軟密封兩個優點，并且無論低溫還是高溫都具有零泄漏密封性能。 2。在該測試中，在池的正向流動條件下，密封表面上的壓力是由傳動裝置的扭矩和閥板上的介質壓力產生的。 中壓高時，閥板的對角錐面和閥座的密封面越近，密封效果越好。 在回流條件下，閥板和閥座之間的密封取決于執行器的扭矩，該執行器將閥板壓向閥座。 當閥板與閥座之間的單位正壓力由于反向介質壓力的增加而低于介質壓力時，加載后由調節環的彈簧存儲的變形能量將導致密封表面將閥板和閥座擰緊。 它充當自動補償。 因此，在本發明中，軟硬多層密封環直接安裝在閥體上，而不是像過去那樣安裝在閥板上。 在壓力板和閥座之間添加調節環是一種非常理想的雙向硬密封方法，它可以代替閘閥，截止閥和球閥。  Second ，三偏心硬密封蝶閥的工作原理 1。三偏心硬密封蝶閥的密封面為斜錐，閥體的密封圈與蝶板組件的密封圈之間的接觸為面接觸。 操作原理是使用驅動器的扭矩直接驅動蝶板組件以創建蝶板組件。 當零件的密封圈和閥體的密封圈完全接觸時，它們將發生彈性變形和密封。 三偏心金屬硬密封蝶閥是一種高性能閥門，具有出色的耐腐蝕性，可靠的密封性和較小的打開扭矩。 2。閥座的中心線與閥體的中心線成一定角度，可以看到偏移的結果。 當三偏心硬密封蝶閥完全打開時，蝶板的密封表面和閥座的密封表面完全分開。另外，在蝶形板的密封面與閥體的密封面之間形成有間隙Y。 與雙偏心密封蝶閥相同。 角位置的形成會導致大半徑和小半徑在蝶形板的大半圓和小半圓上旋轉。 旋轉軌跡的切線與閥座的密封面之間的夾角為1度和2度。 打開和關閉蝶形板時，蝶形板的密封面逐漸從閥座的密封面推開，緊急切斷閥從而完全消除了機械磨損和蝶形閥處于密封狀態時兩個密封件之間的磨損。打開和關閉。 當?shù)y從0到90度打開時，蝶板的密封表面一打開就立即與閥座的密封表面分離。 蝶板的密封面在關閉時僅接觸并壓縮片材的密封面。 3。加工和成型的粗糙度以及要加工的表面非常嚴格。 為了確保加工要求，過程是在閥體或蝶板組件-鎢碳化物的閥體密封環表面上進行粗加工，并進行12小時的保溫和熱處理消除用于粗加工 表面的上應力工具密封。 硬密封蝶閥 第三，硬密封的模型蝶閥 閥體為圓柱形，軸向長度較短，并配有蝶板。 蝶閥具有非常受歡迎的優點，即操作靈活，省力，手動，電動，氣動，液壓模式和安裝方便。 我想沒有多少人對蝶閥的規格和型號有深入的了解。 蝶閥的優點 1。易于打開和關閉，快速，省力，低流體阻力，并且可以頻繁操作。 2。結構簡單，體積小，重量輕。 3?？梢詭? 4。在低壓下獲得良好的密封。 5。調節性能好。 蝶閥類型，蝶閥傳動方式，蝶閥連接泡沫，蝶閥結構泡沫，蝶閥密封面材料或襯里材料，蝶閥公稱壓力，蝶閥閥體材料，這是目前D341X -16℃的最基本的放置方法。 以上是蝶閥規格和型號的簡要介紹。從上面可以看出，蝶閥用途廣泛。 蝶閥、切斷閥不僅廣泛用于石油，天然氣，化學和水處理等一般行業，而且還用于冷卻火力發電廠。安裝蝶閥時，閥瓣將停在關閉位置，蝶板的旋轉角度將決定打開位置。 對于帶旁通閥的蝶閥，請在打開前先打開旁通閥。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
