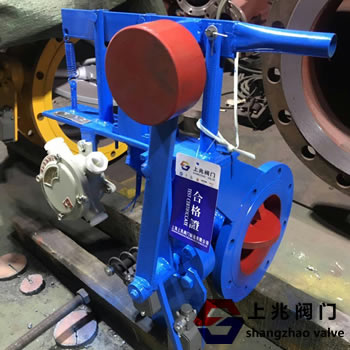

一、DMF型煤氣快速切斷閥--產品介紹：

DMF型煤氣快速切斷閥又名F452電磁式煤氣安全切斷閥,是上兆閥門公司生產制造的新型換代產品。電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷閥切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。 它與電磁式啟動器組合配套使用，具有結構簡單、操作方便、重量輕、工作可靠、切斷時為1秒，低泄漏等優點。電磁式煤氣安全快速切斷閥廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。DMF電磁式煤氣安全切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。

DMF型煤氣快速切斷閥工作原理:

1、電磁式煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥， 它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。

2、當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。

現代以煤氣為燃料的各種工業窯爐大多數均采用低壓煤氣燒咀，由專業風機提供燃空氣。大多數的窯爐還用了空氣予熱裝置。在生產過程中，一旦煤氣壓力過低、燒咀不能正常工作時，應立即將煤氣切斷并停轉風機，(特別情況除外)。這樣既可保證生產安全，又不至于使?fàn)t子迅速變冷。若煤氣未能及時切斷，煤氣尚有一定余壓，有可能通過燒咀的混合氣進入風管，特別是有予熱裝置的風管，由于溫度下降會形成一定負壓，更易使煤氣進入風管，而后在風管內或爐內形成爆炸性的混合物，當再次點火時往往會引起爆炸，釀成事故。這種情況曾屢有發生。本產品正是針對這些情況而開發設計的，是以煤氣為媒料的各種工業爐窯生產安全不可缺少的理想設備。

煤氣發生低壓原因很多，其中也包括由于停電而引起的煤氣低壓，現在通用的煤氣切斷閥是由電機驅動的，停電時就無法動作，所以對因停電而引起的煤氣低壓，不能達到安全保護的作用。本產品克服這種缺點，同時切斷速度也大大高于電動切斷閥，更符合安全的要求。本產品亦可適用于有類似要求的其它場合。

DMF-0.1型電磁式煤氣安全切斷閥由氣密性較高的蝶閥、牽引電磁鐵、杠桿裝置、鎖銷、重錘和彈簧等構成，其結構及工作原理　　技術規格:

1、 電磁鐵一般按交流220V，電容量約為220VA供貨(特殊要求時本廠也可供貨)。

2、 閥的公稱壓力為PN0.1MPa.

3、 蝶閥有關尺寸見附表1(法蘭與JB81-59一致)。

4、 切斷時間：一秒。

5、 介質溫度：-20~180℃

6、 環境溫度：-20~60℃介質溫度：-15℃~60℃，打開方式：手動復位或電動復位，電源電壓：AC220VA、DC24V、DC12V安全等級：普通性     Ex型，控制方式：不間斷輸出或脈沖式電磁力
