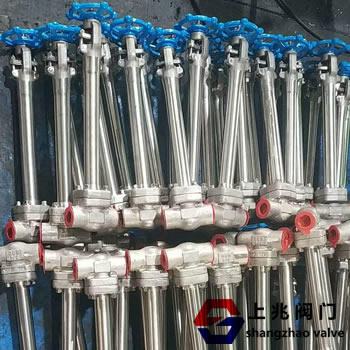

DJ61F焊接低溫截止閥 發布時間:20-03-10 |
名稱:焊接低溫截止閥 型號: DJ61F-25P 焊接低溫截止閥標準與產品結構介紹: 1.設計:API6D、JB/T7749 2.閥門常規檢查和試驗:按API598標準。 3.閥門低溫檢查和試驗:按JB/T7749。 4.驅動方式: 手動、傘齒輪傳動及電動驅動裝置。 5.閥座形式: 閥座采用焊接結構,密封面堆焊鈷基硬質合金,保證閥門的密封性能。 6.閘板采用彈性結構,在進壓端設計卸壓孔。 7.單向密封的閥門閥體上標有流向標志。 8.低溫球閥、閘閥、截止閥,蝶閥采用長頸結構,以保護填料。 9.超低溫球閥標準:JB/T8861-2004。 低溫截止閥產品規格和設計參數: 1.壓力等級:1.6,2.5 4.0MPa 2.閥門通徑:10~100mm 3.連結形式:法蘭式、焊接式、螺紋。 4.閥門材料:CF8。 5.工作溫度:-46℃、-101℃、 -196℃ 6.適用介質:液化天然氣、乙烯、丙烯等。 7.驅動方式:手動、氣動、電動 。 低溫閥門_焊接低溫截止閥產生泄漏的原因分析: 1.內漏 閥門產生內漏主要原因是密封副在低溫狀態下產生變形所致。當介質溫度下降到使材料產生相變時造成體積變化,使原本研磨精度很高的密封面產生翹曲變形而造成低溫密封不良。 2.外漏 閥門的外漏:其一是閥門與管路采用法蘭連接方式時,由于連接墊料、連接螺栓、以及連接件在低溫下材料之間收縮不同步產生松弛而導至泄漏。因此可把閥體與管路的連接方式由法蘭連接改為焊接結構,避免了低溫泄漏。其二是閥桿與填料處的泄漏。 產品主要有:低溫球閥,低溫截止閥,低溫切斷閥,低溫緊急切斷閥,低溫止回閥,低溫過濾器,低溫安全閥,低溫氣動切斷閥,低溫電動切斷閥,低溫電動調節閥等產品,公稱通徑DN10?100mm,最高使用壓力4.0MPa,使用溫度最低為-196℃。為保證LNG配套閥門和低溫貯運設備以及空分裝置的穩定性、安全性,產品在出廠都經過壓力密封測試。 低溫閥門,低溫截止閥,低溫長徑截止閥,低溫長軸截止閥→“質量、服務、效率”是我們公司的經營目標,“做實事、講實效、誠合作、共發展”是我們的行為準則,愿與每一個客戶建立長期、穩定的戰略合作伙伴關系而實現共贏是上兆閥門一貫的追求。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
