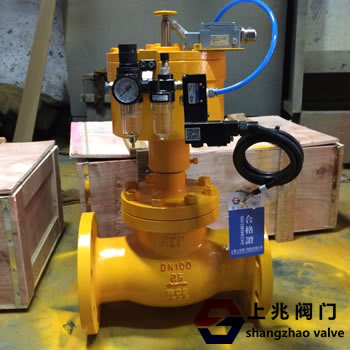

產品名稱型號:QDQ421F-25C快速切斷閥,氣動緊急切斷閥

緊急切斷閥產品概述:

  快速切斷閥具有良好的技術性能，低負荷損失和高效可靠性，安裝在液化石油氣,天燃氣,液氨與氣相管路上，與遠距離氣源配套安裝使用，利用氣源來控制閥門開啟-關閉,以便在管道或儲罐上發生泄漏甚至起火時，可通過電磁閥通電快速排氣{或手動}使氣源卸壓，在高溫≥75%%p5C%%D時易熔合金熔化，使氣缸自動卸壓，緊急切斷閥≤5秒迅速關閉而止漏，起到安全保護作用。廣泛應用于供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房及氨氣管道的安全設施。

緊急切斷閥特點:

  氣動緊急切斷閥是自動化系統中執行機構的一種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。

緊急切斷閥電控的工作原理：

 1。緊急切斷閥氣源入口按裝一只二位三通{或二位五通}電磁閥，利用遠程電器控制臺控制閥門開關。

2.燃氣泄漏報警器報警通電,電磁閥通電排氣,閥門自動關閉.

3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.

緊急切斷閥性能規范:

壓力等級： 1.6/4.0Mpa

氣缸工作壓力： ≤2.0Mpa

使用溫度 ：-40~+80℃

氣缸使用介質： 氮氣`無水空氣

使用介質： 天然氣，液化氣，液氨

熔閉時間： ±70℃

關閉時間： ≤5秒

氣缸開啟壓力： ≥0.3-0.6Mpa

閥體：鑄剛，不銹鋼。304,316,316L

彈簧：50CrVA（彈簧鋼）

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

類型：常開式，常閉式
