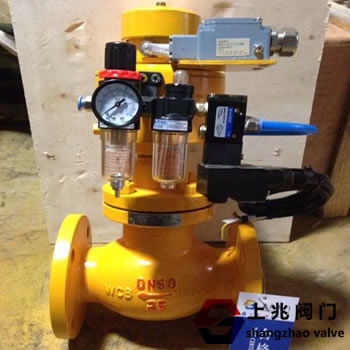

四，0QDQ421F-16C-200電磁動緊急切斷閥-工作原理和結構說明：

1.單作用工作原理：當閥門在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。當在管道或罐系統上使用時，閥門通過電源和氣源的壓力打開。當使用下閥時，當需要關閉閥門時，可以排出動力或供氣壓力，并且閥門自動關閉。

2.當閥瓣關閉時，通過打開減壓閥來實現壓力。

3，常開型可以單一動作或定制。

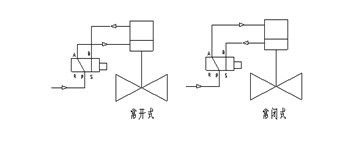

4.雙作用工作原理：當控制器按照預編程序向電磁換向閥輸出電信號時，電磁換向閥通過切換電磁換向，使加壓儀表的壓力源進入。閥。氣動執行機構的下腔向上推動活塞，活塞驅動閥桿，閥桿抬起閥芯打開閥門，切斷換向閥的電信號，使活塞向后移動關閉閥門。該閥門配置稱為“關閉”。相反，為了使常開型，只能改變電磁換向閥和氣動執行器的連接方式（見下圖）。
