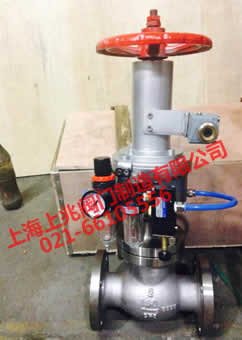

手動氣動緊急切斷閥顧名思義就是氣動執行器上加上帶手動功能的裝置機構。氣動緊急切斷閥在沒有氣源或電源的情況下無法滿足現場發生緊急情況需要關閉閥門，上兆閥門提供的手動氣動緊急切斷閥解決了這一問題。在沒有任何外來的動力源情況下可以采取閥門緊急關閉。 手動氣動緊急切斷閥工作原理： 1、閥門在無外壓力操作情況下，將手輪逆時針旋轉到底，閥瓣處于常閉狀態，在系統上使用時，切斷閥與氣瓶配套使用，靠氮氣的壓力將閥門打開，在氣路的壓力下使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將氮氣壓力泄掉，閥門即自動關閉。當出現氣源故障時將手輪順時針旋轉可將閥門開啟，逆時針關閉。 2、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。(如圖指出的箭頭方向) 3、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。 手動、氣動操作說明: 1.手動操作時將手輪按順時針旋轉到底，閥門關閉；逆時針旋轉閥門開啟；開啟高度按指示桿，指示計算。 2．氣動操作時將手輪按順時針旋轉到底，打開氣源壓力操作閥門即可，無需再操作手輪。
手動氣動緊急切斷閥針對普通鑄剛閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，雙功能切斷閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、燃氣腐蝕，低溫可至－40℃,最大限度保證工況條件使用要求。結構采用日本切斷閥技術，閥體全部利用精鑄，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
六、手動氣動緊急切斷閥--注意事項：
切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。流經閥體內的介質應該是無雜質和無顆粒的氣體。
常閉式切斷閥；電磁閥斷電排氣,閥門自動關閉。應每天在不生產時將閥門關閉，避免彈簧長期壓縮疲勞失靈，降低切斷閥密封的性能。影響正常工作生產。
常開式切斷閥；電磁閥通電進氣,氣壓關閉閥門。關閉電磁閥排氣，閥門重新開啟。 |
