| 減壓閥工作原理動作展示 發布時間：17-07-29 |

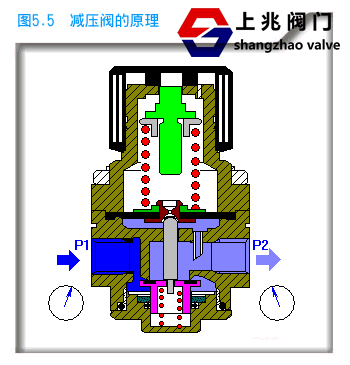

減壓閥工作原理動作展示 一、減壓閥如何工作 減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身能量，使出口壓力自動保持穩定的閥門。

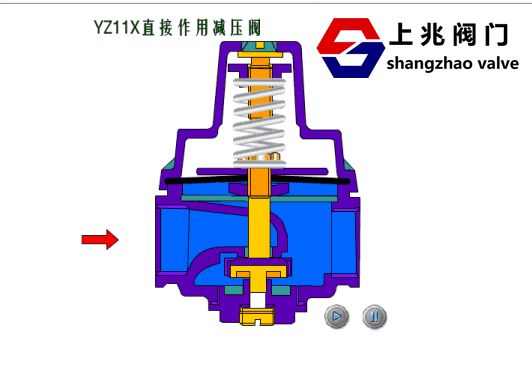

減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。 二、三種減壓閥你了解嗎？ 減壓閥產品繁多，目前：作用式減壓閥、活塞式減壓閥、薄膜式減壓閥在市場上用到的比較普遍。 1、作用式減壓閥 最簡單的減壓閥，直接作用式減壓閥，帶有平膜片或波紋管。因?yàn)樗仟?dú)立的，因此無需在下游安裝外部傳感線。
它是三種減壓閥中體積最小、使用最經濟的一種，專為中低流量設計。直接作用式減壓閥的精確度通常為下游設定點的+/-10%。 2、活塞式減壓閥 該類型的減壓閥集兩種閥導閥和主閥于一體。導閥的設計與直接作用式減壓閥類似。
來自導閥的排氣壓力作用在活塞上，使活塞打開主閥。如果主閥較大，無法直接打開時，這種設計就會利用入口壓力打開主閥。因此，這種類型的減壓閥，與直接作用式減壓閥相比，在相同的管道尺寸下，容量和精確度（+/-5%）更高。與直接作用式減壓閥相同的是，減壓閥內部感知壓力，無須外部安裝傳感線。 3、薄膜式減壓閥
在這種類型的減壓閥中，雙膜片代替了內導式減壓閥中的活塞。 這個增大的膜片面積能夠打開更大的主閥，并且在相同的管道尺寸下，其容量比內導式活塞減壓閥更大。另外，膜片對壓力變化更為敏感，精確度可達+/-1%。精確性更高是由于下游傳感線的定位（閥的外部），其所在位置氣體或液體動蕩更少。該減壓閥非常靈活，可以采用不同類型的導閥（例如壓力閥、溫度閥、空氣裝載閥、電磁閥或幾種閥同時配套適用）。 3、最基本的減壓閥的選用常識 1、在給定的彈簧壓力級范圍內，使出口壓力在最大值與最小值之間能連續調整，不得有卡阻和異常振動； 2、對于軟密封的減壓閥，在規定的時間內不得有滲漏；對于金屬密封的減壓閥，其滲漏量應不大于最大流量的0.5%； 3、出口流量變化時,直接作用式的出口壓力偏差值不大于20%,先導式不大于10%； 4、進口壓力變化時，直接作用式的出口壓力偏差不大于10%，先導式的不大于5%； 5、通常，減壓閥的閥后壓力應小于閥前壓力的0.5倍； 6、減壓閥的應用范圍很廣，在蒸汽、壓縮空氣、工業用氣、水、油和許多其他液體介質的設備和管路上均可使用，介質流經減壓閥出口處的量，一般用質量流量或體積流量表示； 7、波紋管直接作用式減壓閥適用于低壓、中小口徑的蒸汽介質； 8、薄膜直接作用式減壓閥適用于中低壓、中小口徑的空氣、水介質； 9、先導活塞式減壓閥，適用于各種壓力、各種口徑、各種溫度的蒸汽、空氣和水介質，若用不銹耐酸鋼制造，可適用于各種腐蝕性介質； 10、先導波紋管式減壓閥，適用于低壓、中小口徑的蒸汽、空氣等介質； 11、先導薄膜式減壓閥，適用于低壓、中壓、中小口徑的蒸汽或水等介質； 12、減壓閥進口壓力的波動應控制在進口壓力給定值的80%～105%，如超過該范圍，減壓前期的性能會受影響； 13、通常減壓閥的閥后壓力應小于閥前壓力的0.5倍； 14、減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧； 15、在介質工作溫度比較高的場合，一般選用先導活塞式減壓閥或先導波紋管式減壓閥； 16、介質為空氣或水(液體)的場合，一般宜選用直接作用薄膜式減壓閥或先導薄膜式減壓閥； 17、介質為蒸汽的場合，宜選用先導活塞式或先導波紋管式減壓閥； 18、為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。 四、教你選擇減壓閥 1.明確減壓閥在設備或裝置中的用途，確定閥門的工作條件：適用介質、工作壓力、工作溫度等等； ↓ 2.確定與減壓閥連接管道的公稱通徑和連接方式：法蘭、螺紋、焊接等； ↓ 3.確定操作減壓閥的方式：手動、電動、電磁、氣動或液動、電液聯動等； ↓ 4.根據管線輸送的介質、工作壓力、工作溫度確定所選減壓閥的殼體和內件的材料：鑄鋼、碳素鋼、不銹鋼、合金鋼、不銹耐酸鋼、灰鑄鐵、可鍛鑄鐵、球墨鑄鐵、銅合金等； ↓ 5.選擇減壓閥的種類； ↓ 6.確定減壓閥的型式； ↓ 7.確定減壓閥的參數；對于自動蒸汽減壓閥，根據不同需要先確定允許流阻、排放能力、背壓等，再確定管道的公稱通徑和閥座孔的直徑； ↓ 8.確定所選用減壓閥的幾何參數：結構長度、法蘭連接形式及尺寸、開啟和關閉后減壓閥高度方向的尺寸、連接的螺栓孔尺寸和數量、整個閥門外型尺寸等。 上兆閥門其他產品： 閘 閥 截止閥 球 閥 蝶 閥 緊急切斷閥 電磁閥 水力控制閥 止回閥 刀型閘閥 旋塞閥 過濾器 減壓閥 疏水閥 隔膜閥 調節閥 阻火器 呼吸閥 燃?xì)忾y門 冶金閥門 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
